六自由度平台

摩森机电自主研发的六自由度平台从最初立项到最终的现场装配调试完成付出了很多的努力和心血,有了摩森整个技术团队的热血钻研和不断积极的进取才让我们今天自豪地与大家介绍下我们摩森自己的六自由度平台-----


六自由度平台与传统市场上原有的液压平台相比,由于使用了电动控制,省略了液压泵站、配管等周围设备,简化了整个装置,大幅度减少了功率损耗和维护,提高了这个系统的效率。同时由于使用了电动控制,提高了系统的控制精度和控制稳定性,大大提高了系统安全性和可靠性。

六自由度平台

特点

六自由度平台原理:六自由度平台是由六根伺服电动缸、上下两个平台以及上下各六只虎克铰组成 。下平台固定在基础设施上, 通过六根伺服电动缸的伸缩运动, 控制上平台在空间六个自由度(X 、 Y 、 Z 、 α 、 β 、 γ)运动,从而可以模拟出各种空间运动姿态 。

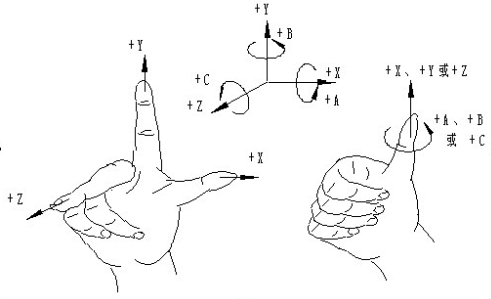

六个自由度分别是三维空间的XYZ轴以及分别绕YXZ轴旋转的ABC, 面向坐标轴观察逆时针方向旋转为正。

绕X轴旋转这里称为A轴,一般习惯称为 α 或Roll轴(横滚 、横摇)

绕Y轴旋转这里称为B轴,一般习惯称为 β 或Pitch轴(俯仰 、纵滚或纵摇)运动

绕Z轴旋转这里称为C轴,一般习惯称为 γ 或Yaw轴(航向 、偏航)

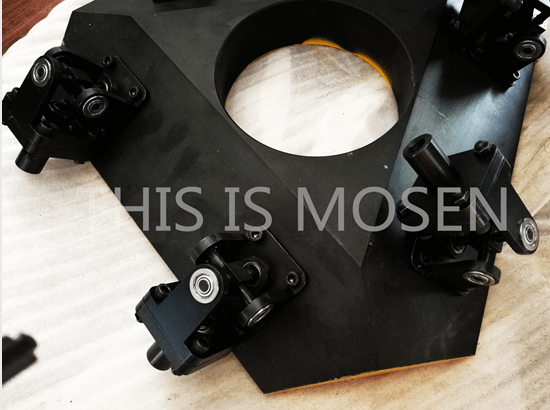

摩森六自由度平台的电动缸与上下平台连接均采用高刚性虎克铰连接,运动平稳平滑,刚性好,强度大,免维护。虎克铰的摆角需要通过大量的演算获得,动平台在精调任务空间内灵巧运动时,通过下列数学关系可得到虎克铰的摆角:

摩森六自由度平台的电动缸与上下平台连接均采用高刚性虎克铰连接,运动平稳平滑,刚性好,强度大,免维护。虎克铰的摆角需要通过大量的演算获得,动平台在精调任务空间内灵巧运动时,通过下列数学关系可得到虎克铰的摆角:


Mosen六自由度平台控制系统

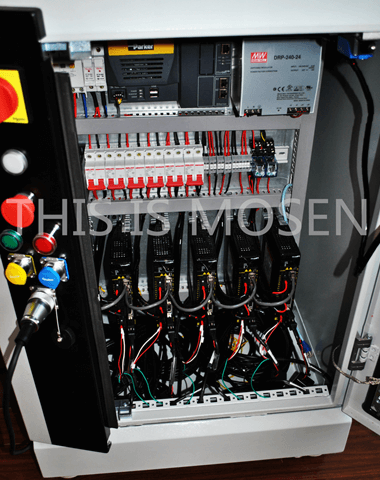

摩森六自由度运动平台的控制系统包含moles控制柜,工控机,派克多轴运动控制器PAC、派克伺服系统及友好便携式HMI等。主打的派克控制器PAC是一款PARKER 面向全球工业自动化的多轴运动控制器PAC320,该款控制器是为满足工业环境而精心设计的,带EtherCAT,高性能驱动,无风扇装置以及易于安装的导轨方式,可编程式自动化控制配备本地实时EtherCAT总线,高速I/O和运动控制,带第三方通讯设备的模块接口插槽。所以摩森自由度运动平台的整个控制采用全数字控制技术,菜单式模块化人机界面,简洁明了参数设定,多重电气控制保护程序。与上位控制器采用网络通讯,UDP协议,内置运动能源优化分配系统,提高能源使用效率,降低系统能耗。

在设计上,我们的技术团队对伺服电动缸的要求通过下面两个方面进行计算:

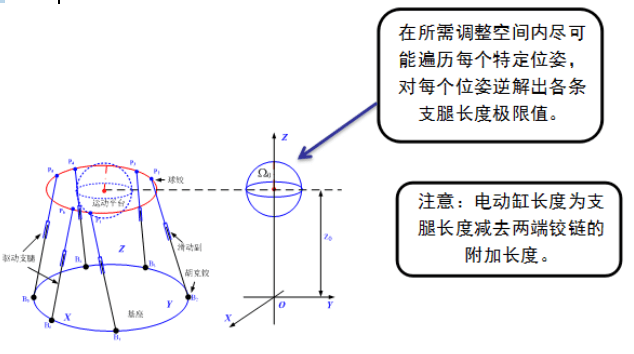

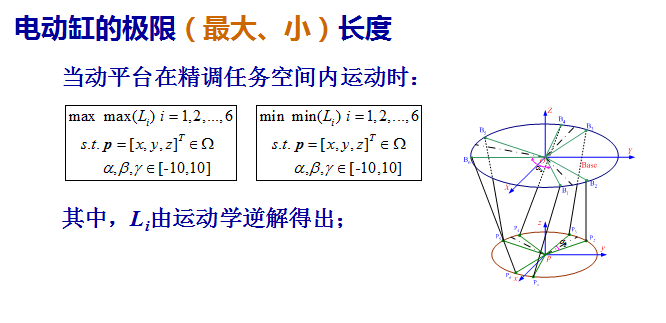

1)电动缸长度(行程)选型:依据并联机构运动学关系

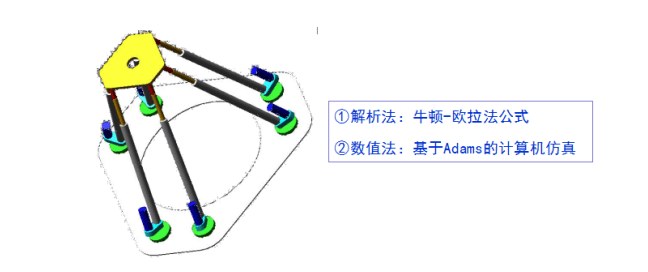

2)电动缸选型:界面尺寸依据并联机构动力学仿真计算

技术规格

自由度运动平台有效载荷:50kg
自由度位移量速度加速度重复定位精度
升降±100mm±800/s±1m/s20.03mm
侧向±100mm±800/s±1m/s20.03mm
纵向±100mm±800/s±1m/s20.03mm
俯仰±15°
±33.5°359°/s20.03°
横滚±15°±33.5°359°/s20.03°
偏航±15°±33.5°359°/s20.03°
